چگونه یک سیستم مطمئن دوربین مداربسته طراحی کنیم؟

طراحی سیستم دوربین مداربسته |طراحی، نقشه کشی دوربین مداربسته

شما میخواهید یک سیستم دوربین مداربسته ایجاد کنید اما ایده ای ندارید؟
در این مقاله ما به صورت قدم به قدم به شما آموزش خواهیم داد که چگونه یک سیستم مطمئن دوربین مداربسته طراحی کنید.

همه چیز با تصمیم مشتری شروع می شود.
شما باید بدانید که متقاضی نصب سیستم، چه نوع دوربینی می خواهد و به چه تعداد دوربین مداربسته نیاز دارد.

نصب دوربین مداربسته به چه فعالیت هایی نیاز دارد؟

این گونه نصب ها شامل فعالیت های زیادی می شود، از خط تولید تا بخش های آموزشی ، از خدمات تا بخش حمل و نقل .

طراحی سیستم برای اینگونه مشتری ها شامل تعهد و صرف زمان زیادی می شود، چرا که معمولا آنها انتظار پوشش تصویر و کیفیت تصویر بالایی دارند.

برای این نوع پروژه ضروری است با افراد مناسب صحبت کنید، یعنی فردی که بتواند مشاوره شما را با مدیریت مطرح کند.
بنابراین اطمینان حاصل کنید با فردی که در حال صحبت کردن هستید می تواند تصمیم گیری کند یا حداقل پیشنهاد خود را با رئیس خود تایید کند.

مکان تجاری

این ها مشتری های کوچکی هستند که برای ملک مسکونی یا تجاری خود نیاز به سیستم دوربین مدار بسته دارند .
برای اینگونه مشتری ها ، معمولا شما به شخصی که تصمیم گیرنده نهایی است دسترسی دارید .

طراحی برای نصب دوربین اینگونه مشتری ها به مراتب ساده تر از مابقی می باشد .
آنها معمولا تصمیم سریع در مورد یک پیشنهاد تجاری می گیرند.
اینگونه پروژه ها معمولا با صرف هزینه کمتری از سوی مشتری همراه است، چراکه آنها نیازی به مانیتورینگ یا پوشش تصویر همه جانبه ندارند.

لازم به ذکر است که با یه پیشنهاد بد و ارزان مشتری را گمراه نکنید، زیرا می تواند بیشتر به مشکلات احتمالی منجر شود که به حمایت فنی و نارضایتی مشتری منجر می شود.
از دستگاه هایی استفاده کنید که به شما گارانتی لازم مانند شرکت هایک ویژن را میدهد.

مکان دولتی

دولتی ها معمولا سطح بالایی از تعهدات را درخواست می کنند.
تصمیم گیری همیشه به عوامل بسیاری وابسته است و خواهان پایین ترین هزینه و بالا ترین کیفیت ممکن هستند.

برای فروش و نصب در سیستم های دولتی، همانند شرکت های بسیار بزرگ باید راه طول و درازی طی شود.
فرایند تصمیم گیری نیز وقت گیر است و در این زمینه تعداد زیادی از پرونده های رسمی وجود دارد.

در اغلب موارد، برای فروش هر محصول یا خدمات به دولت، لازم است که در مناقصه عمومی مشارکت کنید، جایی که رقابت بزرگی وجود دارد چرا که پروژه ها معمولا بزرگ هستند و مقادیر قابل توجهی پول در آن صرف می شود .

برای این نوع از پروژه های CCTV ضروری است که یک تیم وجود داشته باشد که رویه های اداری و همچنین پشتیبانی فنی را تجزیه و تحلیل کنند،تا اطمینان داشته باشند که محصولات مطابق با نیاز مشتری می باشد.

مثالی از نصب دوربین مداربسته

مثالی از نصب دوربین مداربسته

بیایید پیش نویس یک پروژه CCTV پایه را برای یک مشتری کوچک شروع کنیم،

مثلا برای یک فروشگاه کنسول و بازی های رایانه ای، صاحب مغازه می خواهد یک سیستم امنیتی را در فروشگاه خود راه اندازی کند.
او نگران DVD و Blu-ray هایی است که در میان فروشگاه قرار دارد.

شما باید دوربین ها را در موقعیتی قرار دهید که نیاز مشتری را به خوبی پشتیبانی کند .
این ضروری است که بدانید مشتری چه چیزی می خواهد و هدف او از مانیتورینگ کسب و کار کوچکش چیست.

طرح چند سوال برای اجرای نقشه کشی دوربین مداربسته

بگذارید برخی از سوالات را برای پیدا شدن بهترین راه حل برای پروژه CCTV فروشگاه بازی های رایانه ای بپرسیم.

کجا می خواهید دوربین مداربسته را نصب کنید؟

معمولا مشتری های دوربین مدار بسته در نظر دارند تا جای خاصی را پوشش تصویر بدهند.
این احتمال وجود دارد که او تجربه ای داشته باشد که منجر به اعتقاد وی شده است که یک دوربین در آن محل مشکل را حل خواهد کرد.
حتما از مشتری سوال کنید و اگر تمایل به گفتن داشت ، دلیلش را هم بپرسید.

این مهم است که هدف مشتری از نصب دوربین چه چیزی میباشد.
آیا او میخواهد تنها رفت و آمدها در سراسر فروشگاه را زیر نظر بگیرد یا جزئیات چهره افراد نیز برایش مهم است؟
قیمت دوربینی که تنها رفت و آمدها را نظاره می کند در مقایسه با دوربینی که جزئیات چهره را نمایش می دهد بسیار متفاوت است.
این امر بسیار رایج است که مشتری بعد از تماشای ویدیوی یک رویداد برای تشخیص چهره کسی، ناراضی باشد.
بابت این مسئله همیشه فروشندگان و نصابان دوربین مداربسته مورد نارضایتی کاربران قرار می گیرند.
گاهی مشتری ها تصمیم دارند تا جزئیات یک برگه قرارداد را در تصاویرشان مرور کنند، پس پیش از اقدام به فروش و نصب دوربین ها مشتری را از این جهت آگاه کنید .

سیستم پیشگیرانه یا واکنشی دوربین مداربسته چیست؟

آیا مشتری می خواهد از سرقت ها جلوگیری کند یا می خواهد فیلم ها را برای مدارک دیگر ضبط کند ؟

بررسی کنید مشتری شما چه چیزی را مد نظر دارد .
اگر او میخواهد همه وقایع ضبط شده را بعدا تماشا کند به او سیستم ضبط تصویر real – time را پیشنهاد بدهید که طبیعتا گرانتر است .

مدت زمان ضبط فیلم چقدر است ؟
تا چند روز برای ویدیو پلی بک در نظر دارد ؟
اما اگر او گفت یکسال ، جدی نگیرید و آگاهش کنید که زمان بندی ضبط با قیمت هارد دیسک رابطه مستقیم دارد.

چه کسانی به سیستم دوربین مدار بسته دسترسی دارند ؟

آیا مشتری میخواهد کارمندانش نیز به ویدئوهای ضبط شده دسترسی داشته باشند یا تنها بتوانند نظاره گر تصاویر زنده باشند ؟
لازم به ذکر است که دسترسی همه افراد به سیستم بازخوانی ویدیو می تواند مشکل آفرین باشد، مانند از بین بردن شواهد و یا تغییر پیکربندی سیستم.
تصور کنید اگر یک کارمند یک ویدیو را Export و آن رادر یک شبکه اجتماعی آپلود کند، فقط به این دلیل که فکر می کند چیز خنده داری است.

آیا مشاهده از راه دور یا همان انتقال تصویر مورد نیاز است ؟

اگر مشتری می خواهد از راه دور به سیستم دسترسی پیدا کند، باید زیرساخت مناسب برای انجام این کار را داشته باشد،
مانند یک مودم و سرویس اینترنتی و تنظیمات صحیح برای ارسال فیلم ها به طور مناسب از طریق شبکه اینترنت .

هایک ویژن مقالع ای برای آموزش این موضوع نیز در نظر گرفته است.
برای نحوه انتقال تصاویر به صفحه آموزش انتقال تصویر هایک ویژن مراجعه کنید.

دوربین و لنز مناسب انتخاب کنید

دوربین هایی که باید کلیت را نشان دهند باید از نوع wide angle و دوربین هایی که باید روی صورت افراد باشند باید از سطح زوم بیشتری برخوردار باشند .
میتوانید با انتخاب دوربینهایی با امکان تغییر سطح زوم varifucal سطح زوم و زاویه دوربین را خودتان تعیین کنید که اندکی گرانتر از دوربین های با لنز ثابت fixed هستند .

در زیر یک نمونه دوربین varifucal و همچنین یک نمونه دوربین fixed هایک ویژن را مشاهده می کنید.

DS-2CE11H0T-PIRL

دوربین varifucal

دوربین 5MP با حسگر Cmos

لنز فیکس 3.6mm Fixed Camera

DS-2CE56D5T-AIRZ

دوربین fixed

دوربین 2MP با حسگر Cmos

لنز متغیر 2-12mm Varifucal Camera

عملیات ضبط تصاویر

برای چگونگی محاسبات مربوط به ضبط تصاویر میخواهد تنها خودش از ویدئو خروجی بگیرد.
بقیه تنها بتوانند تصاویر زنده را مشاهده کنند.
بنابراین نیاز است تا در تنظیمات مربوط به Record این مورد اعمال شود.
بنابراین در تنظیمات مربوط به Record رمز و کلمه عبور را تغییر دهید.
همچنین میتوانید رمز عبور و کلمه عبور اصلی دستگاه را نیز تغییر دهید.

نتیجه نصب دوربین در فروشگاه

برای پروژه معرفی شده ، میتوان از دوربینهای AHD 2MP استفاده کرد.
این کافی است.
دوربینی که دارای کیفیت 2MP واقعی باشد دارای مشخصات زیر است:

رزولوشن تصویر تا 1080

نمایش واضح چهره افراد تا فاصله 3 متری

عملیات نصب

شما اکنون میدانید باید چه نوع دوربین و با چه مشخصاتی را نصب کنید.

همچنین میدانید چه تعداد دوربین نیاز دارید و باید در کجاها این تعداد را نصب کنید.

حالا نوبت به نصب رسیده است.

صفحه فلزی

در محلی که پشت کار فلزی باشد،
میتوان با استفاده از پیچ سرمته و یک دلیر اقدام به نصب کنید.

صفحه فلزی

صفحه گچی

در محلی که پشت کار گچ نرم باشد،
میتوان با استفاده از پیچ MDF سه سانتی و حتی یک پیچ گوشتی ساده اقدام به نصب کرد.

صفحه گچی

صفحه سنگی یا سرامیکی سخت

احتمالا این پردردسر ترین نوع صفحه است.
معمولا با یک دلیر ساده نمیتوان از پس سوراخ کردن این نوع دیوارها برآمد.
باید از یک دلیر چکشی-ضربه ای استفاده کرد.
و همچنین با کمک پیچ و رولپلاک مخصوص.

تنظیم زاویه

زاویه در دوربین مدار بسته تقریبا یک مبحث تخصصی است.
زاویه دوربین با مدل لنز آن در ارتباط است.
برای اطلاع از زاویه انواع دوربین مداربسته به این لینک مراجعه کنید.

تنظیمات DVR

تنظیمات DVR از حیاتی ترین قسمتهای نصب به شمار میرود.
تنظیماتی ساده اما مهم.
در صورت نیاز به بازبینی تصاویر ، تاریخ وقایع بسیاز مهم است .
و همچنین قرار دادن هارد در حالت نوشتن یا Record.

تنظیمات DVR شامل دوبخش میشود. تنظیمات اصلی و تنظیمات فرعی

تنظیمات اصلی DVR

تنظیمات اصلی DVR شامل تمام مواردی است که باید انجام شود.
بدون چون و چرا .
تنظیماتی نظیر آماده سازی هارددیسک، تنظیم زمان و تاریخ. گذاشتن رمز عبور

تنظیمات فرعی DVR

شما با استفاده از تنظیمات فرعی یا جانبی در DVR میتوانید از قابلیتهای DVR خود بیشتر بهره ببرید.
قابلیتهایی چون : انتقال تصویر – مدیریت پهنای باند – تنظیمات موشن – تنظیم کیفیت مورد نیاز هر دوربین – و …

هایک ویژن امیدوار است که توانسته باشید از مطالب عنوان شده استفاده کنید.
مقاله بالا ذکر تمام مواردی میباشد که در نصب ضروری به نظر میرسد.
ولی برای کارهای فنی هیچ کاری بهتر از دست به آچار شدن نیست. مواردی که باید با تجربه به دست بیاید.

طراحی نقشه دوربین مداربسته

طراحی نقشه از اصلی ترین عملیات های نصب دوربین مداربسته می باشد.

خریداران دوربین مداربسته می توانند برای اطلاع از روند بهتر نصب، از طراحی نقشه ای که توسط نصابان صورت گفته است استفاده کنند.

اگر موقعیت های درستی برای نصب دوربین مداربسته در نظر گرفته شود، می توان از تعداد دوربین کمتری برای تصویر برداری محیط استفاده کرد.

در ادامه نرم افزار های مخصوص این عملیات را برایتان شرح می دهیم.


نرم افزار کشیدن نقشه دوربین مداربسته

نرم افزار های گوناگونی برای کشیدن نقشه دوربین مداربسته وجود دارد که هایک ویژن یکی از برترین نرم افزار های موجود را برای دانلود به شما عزیزان معرفی می کند.

برای دانلود به لینک زیر مراجعه کنید.


علامت اختصاری دوربین مداربسته در نقشه

هر محصول و هر برندی علامت اختصاری خود را برای معرفی و تبدیل شدن به یک برند را دارند.

علامت اختصاری دوربین مداربسته در نقشه ها به شکل زیر می باشد:

علامت اختصاری دوربین مداربسته در نقشه


طراحی سیستم دوربین مدار بسته

طراحی سیستم دوربین مداربسته به دست کارشناسان و متخصصین این حرفه انجام می گیرد که با توجه به علم و دانششان نسبت به دوربین مداربسته، می توانند طراحی سیستمی آن را انجام دهند.

یکی از اصلی ترین اقداماتی که برای ساخت دوربین مداربسته انجام می شود، طراحی سیستم آن می باشد که جایگاه های سیستمی و نحوه پردازش کردن هر قابلیت دوربین مداربسته را مشخص می کند.

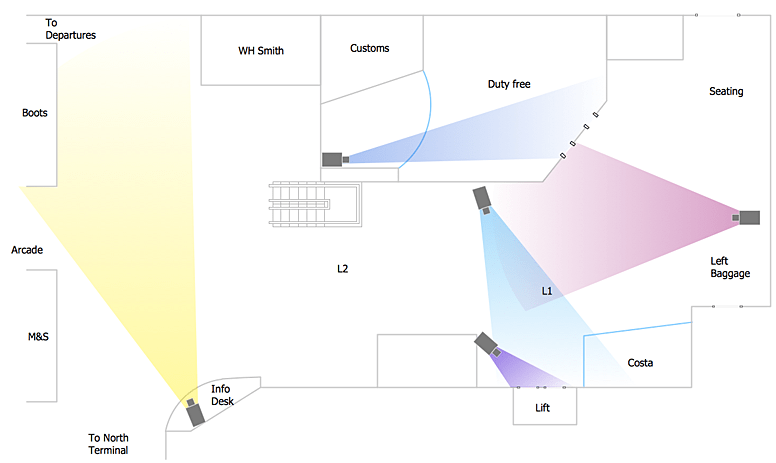

نمونه نقشه دوربین مداربسته

نمونه نقشه دوربین مداربسته
